概述
UDK-201G/H系列电接触液位控制器是在仿制日本OMRON公司61F系列电接触液位控制器的基础上精心设计制造的。它是导电液体进行液位自动控制的位式仪表。产品系列主要包括：UDK-201/G及UDK-201/GH两种型号。
UDK-201/G型电接触液位控制器，主要供净水和污水的给排水实行自动控制使用。
UDK-201/GH型电接触液位控制器，主要用于对净水和蒸馏水的给水，排水实施自动控制使用。
该仪表广泛适用于化工，轻工，食品等工业各种导电液体液位做自动控制。对高层楼房上水及锅炉水位控制尤为适用。
产品特点
●理想的导电液体液位控制器
●结构简单，安装方便
●可以方便的实现自动给、排水控制
●多种电极式可选，适用不同工况需求
工作原理
仪表通过电极接触导电液体，在电极间施加8V（或24V）交流电压；当电极间从断开状态变为串接液体电阻时，形成导电通路从而产生电信号，经电气控制线路使仪表内继电器工作，最后输出开关信号，以便对液位实行控制

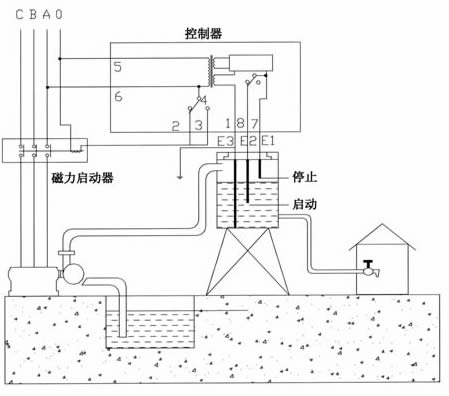

仪表电气控制回路（见图1），仪表的⑦、⑧、①三个端子分别与传感器E1、E2、E3三根电极棒相连，仪表输出控制的②、③、④中的一个端子与电机电磁控制开关绕组端子相串连，组成自控系统。
图1 电气接线图
UDK-201/G型电接触液位控制器工作过程：
做供水使用时，电磁开关线圈端子A与插脚②端子连接，经闭合触点④串入220V AC或380V AC电源之中（③端子无效）。
仪表接通220V AC电源后，假设液位在E2电极棒下部，在此状态下控制回路使继电器不吸合，此时E2与E1在控制器内断开，由于②、④是常闭接点，所以电磁开关吸合，电机运行，电机带动水泵向液罐内注入液体。此时液位上升，同时绿色指示灯亮。
当液位升至E2时，仍保持原状态不变。
当液位升到E1时，E1、E2、E3电极经液体导通，此时控制回路E1与E2在控制器内相接，②、④接点由常闭转为常开，电磁开关失电，水泵停止，同时由于E1、E2相接致使继电器自锁，此后液位下降，同时指示灯转换为红灯亮。
当液位下降到脱离E1时，因E2自锁作用，状态不发生变化。
当液位下降到脱离E2时，因失去自锁信号，控制线路就会回到原来状态，②、④接点由常开又转为常闭，水泵重新工始启动向液罐注入液体。
正常情况下，液体始终控制在E1～E2之间。
在排水情况下，电磁开关线圈与插脚③连接，经脚接通电源（端子②为端子无效）。
此时工作过程为：当液位到达E1时，继电器吸合，③、④接点由常开转为闭合状态，水泵开始启动排水。当液位到达E2时继电器不吸合，③、④接点由闭合转为常开，水泵停止排水，以此周而复始。
产品技术参数
外形结构及安装尺寸

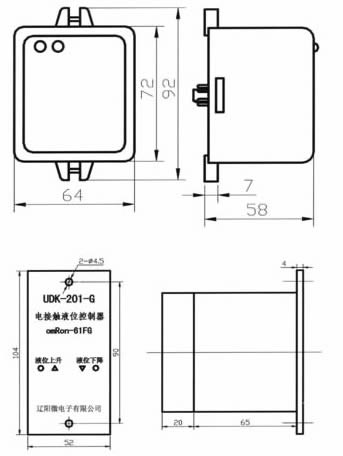

仪表由传感器及控制器两部分组成，控制器有方型插座安装及长方型盘式安装两种。见图2a、图2b
控制器的电气元件主要有：电源变压器、直流继电器、指示灯、印刷线路板等装配组成，外罩为ABS塑料外壳，结构精巧。
控制器的八脚插头⑤、⑥ 接220VAC电源上，⑦、⑧、①插脚分别接传感器电极E1、E2、E3、②、③、④插脚在直继电器一 组输出触点上。

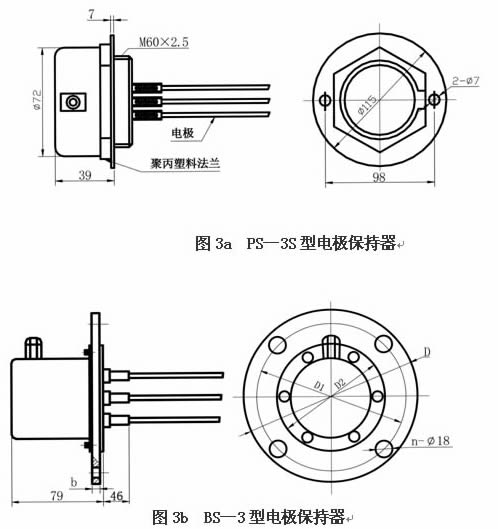

传感器部分外形尺寸（见图3a、3b）
法兰标准：JB/T81-94
仪表附件

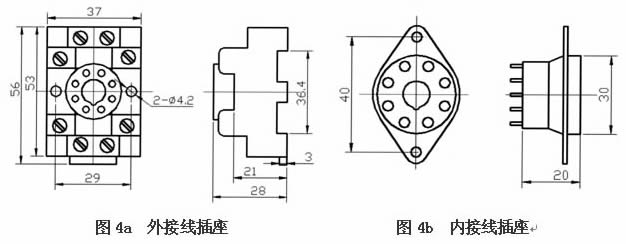

配线插座分内部连线和外部连线两种，用户可根据安装形式选择其中一种，它的外形尺寸（如图4）
分离器：
分离器和定位套组成分离系统，随机附一套，可根据现场情况按照使用说明应用（见图6））

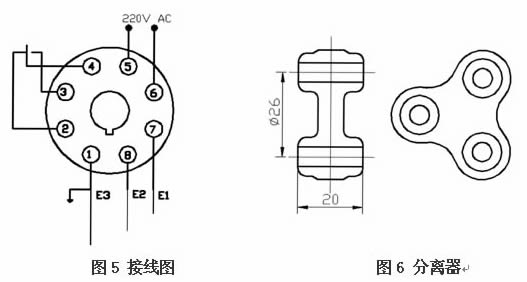

接线图
订货须知
选择控制器型号
选择传感器型号（无特殊要求按PS-3S供货）
电极的总长（无特殊要求按时4米供货）
使用现场温度、控制液体温度、液罐内压力。
|
